DSPM48 数字音频处理器软件使用说明（一）

一、软件整体特点：界面简洁易操作

DSPM48 配套软件采用分区明确、色彩克制、图标直观的设计风格，具有以下优点：

· 布局清晰：左侧输入、右侧输出、中间路由矩阵，信号流向一目了然。

· 一键切换：顶部通道标签可快速跳转，无需多层菜单。

· 实时监控：每通道电平表动态显示（-12dB ~ -60dB），状态信息集中呈现。

· 学习成本低：初次使用者也能快速完成基本设置，显著降低培训与调试时间。



二、主界面功能详解

1. 输入/输出通道区

类型 标识 数量

输入 InA, InB, InC, InD 4路

输出 Out1 ~ Out8 8路



三、混音区核心功能与应用场景

1. 核心功能

灵活信号路由：任意输入→任意输出的分配，支持单输入多输出、多输入单输出混音

分层音量控制：输入总增益 + 输出独立电平，实现全局 + 局部的精细化音量管理

多分区扩声支持：通过路由分配 + 输出推子，实现不同区域（主会场 / 侧厅 / VIP 区）的独立音源、独立音量控制

主备信号冗余：主信号（In A/B）全通道分配，备用信号（In C/D）局部分配，故障时快速切换，保障系统稳定

多音源混音：支持多路输入信号混合到同一输出（如话筒 + 背景音乐同时输出到主扩）



2. 场景管理

· 控件：当前场景1 下拉框 + 调用 / 保存 按钮。

· 导入/导出：支持单个场景或全部场景（全部导入 / 全部导出）。

· 优点：场景切换一键完成，适合多用途场地快速变更配置。



3. 联调控制区

· 联调A~D：对应 4 路输入通道。

· 联调1~8：对应 8 路输出通道。

· 下方直接显示当前增益值（例如 35.2dB、-32.1dB）。

· 优点：调试时无需跳转页面，主界面即可微调电平。



4. 通道重命名

· 点击“修改通道名称”按钮，可自定义通道标识（如“无线麦克”、“左主扩”）。



三、通道处理界面详解

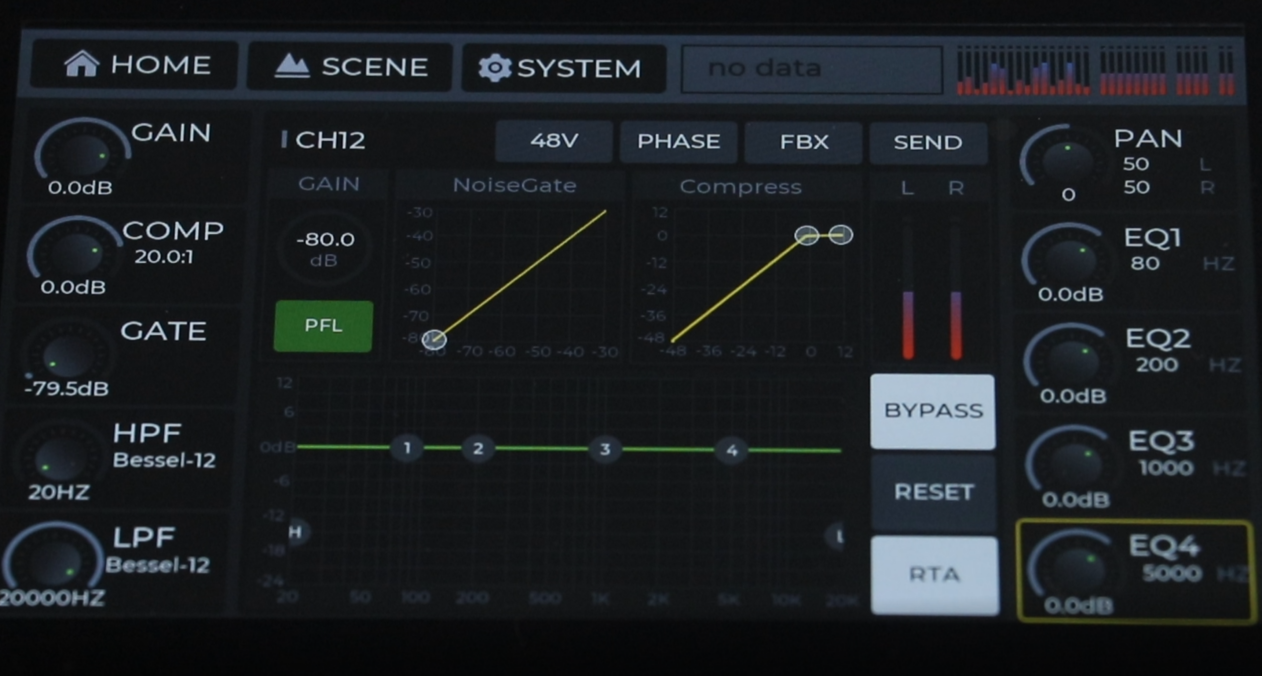

点击任意通道（例如 Out2）进入详细处理界面，所有核心模块以标签页形式排布，包括：

· 增益

· 延迟

· 分频器

· 均衡器（PEQ）

· 噪声门

· 压缩器



1. 图形化参量均衡器（PEQ）

· 横轴：20Hz ~ 20kHz；纵轴：-24dB ~ +12dB。

· 支持最多 10 个均衡点（频率、Q值、增益、类型可调）。

· 实时显示曲线，调节直观。



2. 滤波器

· 高通 / 低通。

· 可选类型：贝塞尔、巴特沃斯、林克维茨等。

· 斜率可调（如 12dB、24dB）。



3. 动态处理

· 噪声门、压缩器，可设置启动电平、压缩比、音量补偿等。



4. 底部快捷操作

· 重置、旁路 按钮。

· 全部导入 / 全部导出（针对当前通道或全部通道）。

优点：无需翻阅多层菜单，常用调节一屏内完成，操作路径短。



四、典型操作流程（三步完成）

步骤 操作位置 说明

1 主界面矩阵 点击输入与输出交叉点，建立信号路由

2 通道处理页 点击顶部通道标签 → 调整均衡/压限/滤波等

3 场景管理 点击“保存”并命名 → 下次“调用”即可一键加载



五、简洁易操作带来的实际价值

使用场景 传统处理器痛点 DSPM48 简洁设计的解决方案

会议系统搭建 路由表复杂，易接错 矩阵打点连接，视觉化无脑操作

演出快速调试 需翻多页菜单找均衡器 通道标签 + 标签页，5秒进入 PEQ

多场景切换 场景名称混乱，导入导出步骤多 一键调用/保存，支持批量导入导出

新手培训 专业术语多，界面拥挤 图形化电平表、直白中文标签（增益/延迟）



六、适用场景建议

· 会议室：启用噪声门，高通滤波切除低频干扰，减少环境杂音。

· 小型演出：使用压缩器控制动态，均衡器调整话筒反馈频率。

· 固定安装系统：设置分频器（如超低音输出），保存为默认场景。

结论：DSPM48 软件在保持专业音频处理能力（PEQ、分频、压缩、噪声门等）的同时，通过合理布局、矩阵路由可视化、一键切换场景等设计，真正做到了“界面简洁易操作”，既适合工程人员快速调试，也方便非专业人员日常使用。
